PE パイプ継手 45° エルボ: 知っておくべき重要な情報はすべて揃っていますか?

1.PE管継手45°エルボとは何ですか?

1.1 コアの定義とマテリアルの基本

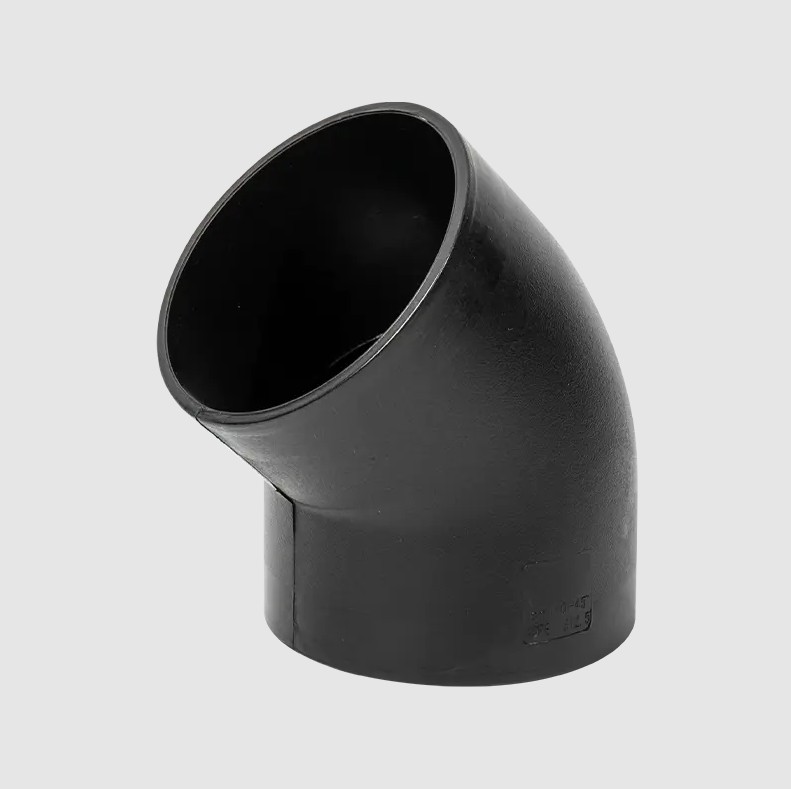

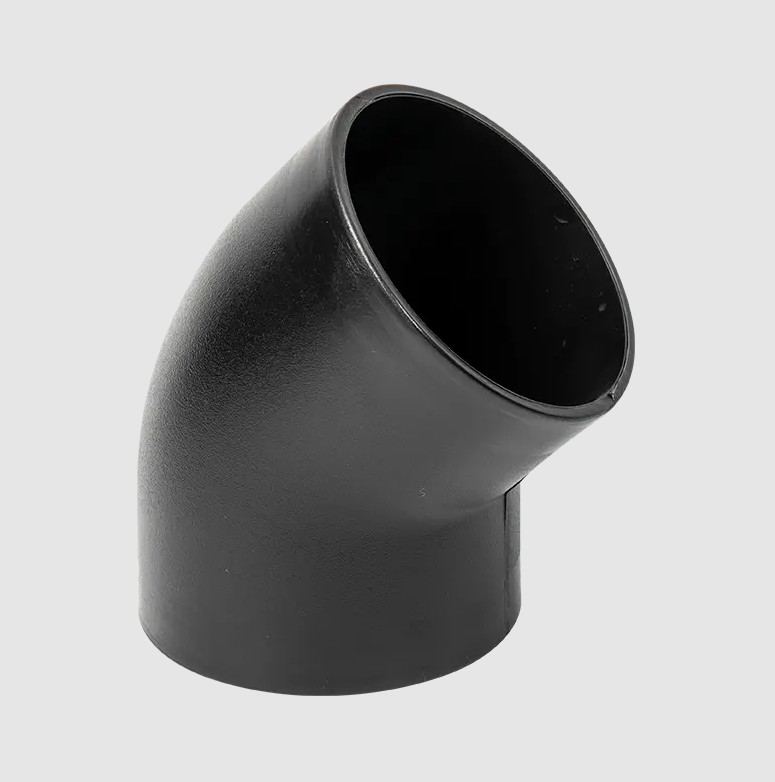

あ PE管継手 45°エルボ は、配管システムで 45 度の角度を実現するために使用される、高密度ポリエチレン (HDPE) または中密度ポリエチレン (MDPE) で作られた特殊なパイプ コネクタです。これはポリエチレン (PE) 配管システムの重要なコンポーネントであり、流体の方向が変わるときのエネルギー損失と油圧ショックを最小限に抑えるように設計されています。

PE の卓越した特性により、45° エルボに次の重要な利点がもたらされます: 強力な耐食性、低温凍結亀裂に対する優れた耐性、軽量で高強度、優れた耐衝撃性。これらの特性により、PE パイプ継手 45° エルボは、地下に埋設されている場合や、高温多湿の環境、または過酷な化学媒体を搬送している場合でも、長期にわたって安定した性能を維持できるため、従来の金属製エルボの理想的な代替品となります。

1.2 製造規格と接続技術

PE パイプ継手 45° エルボの製造は通常、ISO 4427 や GB/T 13663 などの国際規格および国内規格に準拠し、寸法精度と圧力定格が設計要件を満たしていることを保証します。

主な接続方法は次のとおりです。

• バットフュージョン: より大きな直径のパイプに適しています。エルボとパイプの端を溶融状態まで加熱することにより、それらは急速に互いに押し付けられて冷却され、パイプ自体と同等のシール性と強度を備えた接合部が形成されます。


• 電気融合: あ heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. 使用するメリットは何ですか PE管継手 45°エルボ ?

配管システムでの PE パイプ継手 45° エルボの使用は、最新のエンジニアリング設計における効率、安全性、経済性の包括的な考慮を反映しています。

2.1 優れた流体力学

45 度の曲げデザインが最大の技術的ハイライトです。流体制御の分野では、曲がりが平坦であるほど、流体の流れの際に発生する局所抵抗係数（K値）が低くなります。シャープな 90 度エルボと比較して、PE 45 度エルボは次のことができます。

• 損失水頭の最小化: パイプライン内の乱流や渦流を低減し、屈曲部の摩擦や衝撃を軽減し、搬送効率を向上させます。


• ポンプ場のエネルギー消費量を削減: 油圧損失が低いということは、ポンプステーションやコンプレッサーが克服すべき抵抗が少ないことを意味し、パイプラインシステムの長期的な運用コストを直接削減します。


• ウォーターハンマーを効果的に抑制: 水流の滑らかな偏向により、流速の突然の変化によって発生する圧力衝撃波が緩和され、パイプライン、ポンプ、バルブ機器に重要な保護が提供されます。



2.2 長期耐久性とメンテナンスコスト

ポリエチレン素材によりエルボの長期信頼性が保証されます。固有の耐摩耗性により、固体粒子を含む媒体 (スラリーや沈殿物など) を搬送する際に、金属パイプよりも摩耗が大幅に遅くなります。さらに、PE の固有の化学的不活性は、次のことを意味します。 PE管継手 45°エルボ 酸性およびアルカリ性の環境であっても、電気化学的腐食の影響を受けません。その結果、次のような結果が得られます。

• 耐用年数の延長: あ service life of over 50 years is possible, far exceeding that of many traditional materials.


• メンテナンス頻度の削減: 腐食やスケーリングがなく、信頼性の高いシーリングにより、漏れや詰まりのリスクが大幅に軽減され、定期的なメンテナンスと修理のコストが削減されます。


3. PE 45° エルボと 90° エルボの違いは何ですか?

専門的な配管システムを設計する場合、45° と 90° のエルボのどちらを選択するかは、流量制御の優先順位によって決まります。設計目標が油圧損失を最小限に抑え、システムのエネルギー効率を最適化することである場合、エンジニアは 2 つのシステムを使用することを好みます。 PE管継手 45°エルボ 短いパイプで90°回転を実現します。これにより、材料と設置の作業負荷がわずかに増加しますが、長期的なメリットは大きくなります。

4. PE 45° エルボは流量を減少させますか?

答えは、PE パイプの 45° エルボは局所的な抵抗を生成しますが、この抵抗はすべての回転要素の中で最小限であり、流れに対する 90° エルボの影響よりもはるかに小さいです。

あccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

45° エルボの機能: 緩やかな回転により、局所的な損失係数が効果的に低減されます。これは、同じシステム圧力と流量では、45° エルボを使用した配管システムがより高い有効流量を維持できることを意味します。

流量の保証:「流量を減らす」というよりも、流量を最大化すると言ったほうが正確です。長距離の水輸送や精密な化学薬品の輸送では、PE パイプの 45° エルボがシステムのパフォーマンスを最適化するための重要なコネクタとなっているのは、この細心の注意を払った流れの保証です。

5. PE パイプの 45° エルボの用途は何ですか? (コアアプリケーションと業界価値)

PE管継手 45°エルボ は、優れた性能と信頼性の高いシーリングを備え、最高レベルの信頼性と効率を必要とする産業で広く使用されています。

• 自治体および都市インフラ:
  • 給水システム: 都市の幹線および二次パイプラインの流体制御に使用され、スムーズな水の流れを確保し、パイプ破裂のリスクを軽減します。


  • ガス輸送: あs a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• 工業および化学産業:
  • 腐食性媒体の輸送: PEは耐食性に優れているため、塩酸や硫酸などの薬液を輸送するパイプラインに適しています。 45° エルボにより、複雑なパイプライン レイアウトでも効率が確保されます。


  • スラリーと尾鉱の輸送: 耐摩耗性により、鉱山輸送に理想的な選択肢となり、摩耗性の高い環境でのパイプの寿命を延ばします。


• あgriculture and Irrigation:
  • 節水型灌漑システム: 大規模な農地や庭園の灌漑ネットワークで使用され、効率的な流体制御により正確な水の分配を実現し、水資源を節約します。


• 地中熱ヒートポンプと環境保護プロジェクト: 埋設パイプラインの分岐や接続に使用され、耐低温性と信頼性の高いシールにより、システムの長期安定した動作が保証されます。



45° PE パイプ エルボは、最新の配管システムにおいて効率的で信頼性が高く、長期にわたる動作を実現するための中心的なコネクタです。これは、パイプを迂回するための物理的なコンポーネントであるだけでなく、流量制御、エネルギーの最適化、費用対効果のバランスをとるエンジニアリング設計における重要な要素でもあります。

6. 45° PE パイプエルボを正しく取り付けて接続するには?

45° PE パイプ エルボの取り付け品質は、配管システム全体の動作の安全性と密閉性を直接決定します。将来の漏れや故障を防ぐには、適切な接続が重要です。最も一般的に使用される専門的な接続技術は、熱融着 (バットとソケットを含む) と電気融着です。

6.1 突合せ融着（大径管に適したもの）

突合せ融着は、PE パイプとエルボを接続するための最も安全な方法の 1 つです。継手とパイプを一体化させ、優れたシール性を発揮します。

• 準備と調整: ホットメルト機械フレームに接合する PE 45° エルボと PE パイプを固定し、肉厚の 10% 以下の偏差で軸を揃えます。


• フライス加工: フライスカッターを使用して、エルボとパイプの両端が平らで滑らかになり、軸に対して直角になるまでフライス加工し、連続した切りくずを生成します。


• 加熱と保温： 両端の間に加熱プレート (通常 200°C ～ 220°C) を置き、適度な圧力を加えて両端をしっかりと合わせます。この段階は重要であり、均一な加熱とフランジ形成を確保し、材料の完全な融合を実現します。


• プレートを取り外してプレスする: 加熱プレートを素早く取り外し、直ちに指定されたジョイント圧力を加えます。溶融材料の適切な拡散と結合を確保するには、この圧力を安定して維持する必要があります。


• 冷却および保持圧力: 指定された時間、ジョイント圧力 (つまり、保持圧力) を維持します。ジョイントが指定された温度まで自然に冷却された後にのみ、マシン フレームを解放してジョイントを接続できます。



6.2 電気融着（さまざまな径と複雑な加工条件に対応）

電気融着では、継手にあらかじめ埋め込まれた加熱ワイヤを使用してエルボとパイプ間の接触面を溶かし、信頼性の高い接続を実現します。簡単な操作性と高い信頼性を実現しています。

• クリーニングとスクレーピング: これは電気融合において最も重要なステップです。特殊なツールを使用して、PE フィッティングの 45° エルボのソケットおよびスピゴット領域から酸化層を徹底的に除去 (削り取り) し、きれいな接続面を確保します。


• フィッティングの位置決め: 削り取ったパイプを PE 継手の 45° エルボに挿入し、位置決め治具で固定して、パイプと継手の間に均一でストレスのない隙間を確保します。


• 電力加熱: 電気融着溶接機を接続し、継手のバーコードに従って電圧や時間などの加熱パラメータを入力または設定します。電力が供給されると、内部の電熱線が発熱し、ポリエチレン素材が溶けて隙間が埋められます。


• 冷却とメンテナンス: あfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. 一般的な PE 45° エルボの故障とは何ですか?

あlthough PE管継手 45°エルボ 優れた耐久性と耐食性を備えていますが、不適切な操作や環境要因により、設置中や長期使用中に一般的な故障が発生する可能性があります。

7.1 取り付けおよび接続の失敗 (主に漏れにつながる)

7.2 長期にわたる動作障害 (システムの安全性に影響を与える)

これらの一般的な故障を理解することで、ユーザーは PE 管継手 45° エルボの限界をよりよく理解するだけでなく、設置およびメンテナンス中により積極的な予防措置を講じ、配管システムの長期安定した動作と流体制御効率を確保することができます。
