なぜPEパイプは漏れないのですか？

現代の産業および都市インフラの建設では、高圧ガスパイプライン、都市給水ネットワーク、特殊な流体輸送のいずれであっても、PE パイプ接続の品質は依然として非常に高いままです。従来の機械的接続や単純なホットメルト法では、特に複雑な地下環境や環境変動にさらされる環境では、長期間の使用中に漏れを完全に排除できないことがよくあります。このような背景から、 PE電気融着パイプクランプ は、優れた「漏れのない」電気融着技術を備えており、パイプ接続の革新的なソリューションとなり、徐々に新しい業界標準を確立しています。

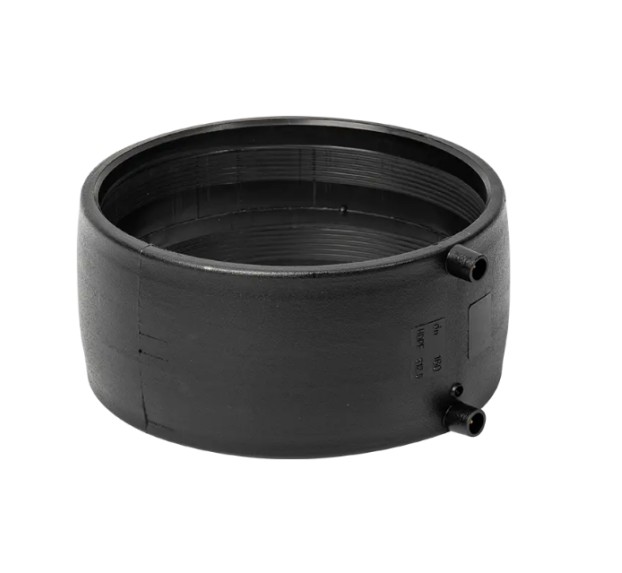

PE電気融着パイプクランプ（ポリエチレン電気融着カプラ）は、ポリエチレン（PE）パイプを接続するために特別に設計された継手です。最も特徴的なのは、クランプの内壁に高抵抗の加熱線が正確に埋め込まれていることです。

その中核機能

その中心的な機能は、電流によって発生する高温を利用して、接続する PE パイプの外壁にクランプを分子レベルで接着することです。専用の電気融着機をクランプに適用すると、電熱線が加熱され、接触領域の PE 材料が急速に接続されます。このプロセス中に、コネクタ内の PE 分子鎖は相互接続、拡散、架橋を起こします。冷却および固化後、ジョイントとパイプ本体は目に見えないほど完全に均質な全体になります。これは、ジョイントの耐用年数、強度、耐食性がパイプの材質とまったく同じであることを意味し、材質の違いやシールの経年劣化に起因するパイプのクランプや漏れのリスクを根本的に排除します。

電気融合技術の信頼性は、正確に制御された動作原理に由来しており、これにより多くの重要な核となる利点がもたらされます。

動作原理

プロセス全体は正確なサイクルに従います。まず、設置者はパイプの接合部分を（酸化層に至るまで）徹底的に洗浄し、削り取ります。次に、パイプクランプをパイプに挿入し、クランプ上のバーコードを溶接機でスキャンします。溶接機は、設定された電流とパラメータを自動的に認識して実行します。電流が発生した電熱線がパイプを加熱し、熱を伝導して PE 材料を一定の圧力下で接合させます。冷却後、分子が整列し、最終的に非常に強い引張強度を持つ PE パイプ継手が形成されます。

主な利点

• 非常に信頼性が高く、しっかりとした作り: これにより、配管継手と配管が分子レベルで融合し、配管本体よりもさらに強力な接合が実現し、ガスケットやOリングなどの部品の経年劣化や破損による漏れを完全に排除します。


• 標準化され追跡可能な建設作業: 最新の電気融着溶接機にはデータログ機能が組み込まれていることがよくあります。これにより、溶接プロセス中の電圧と時間が自動的に制御され、従来の手動操作で発生する可能性のあるアーチファクトが排除されます。すべての溶接パラメータ、時間、結果が記録され、プロジェクト品質のトレーサビリティが確保されます。


• 複雑な環境への優れた適応性: 最近では、配管の高精度な位置合わせが必要で、風、砂、温度の影響が増大するホットメルト突合せ溶接では、 PE電気融着パイプクランプ 設置時の外部環境に対する優れた耐性を備えているため、限られた混雑したスペースや運河の掘削などの複雑な作業条件に特に適しています。



実際のエンジニアリング用途では、PE 電気融着パイプ クランプは、従来のパイプ設置のいくつかの主要な問題点に対する正確なソリューションを提供します。

品質のばらつきの問題を解決する

従来の方法では、一貫した作業者の経験、位置合わせの精度、加熱温度の点で苦労しています。電気融着パイプ クランプは溶接パラメータを自動的に制御し、重要な品質変動を最小限に抑え、一貫した非常に安定した接続品質を保証します。

限られたスペースで作業するという課題を解決する

従来のホットメルト突合せ溶接装置は大型であり、十分な作業面が必要です。電気融着パイプ クランプと溶接機は柔軟な操作性を提供し、地下室、トンネル、または既存の塔へのパイプの設置を簡単にします。

パイプラインの迅速性と耐震性の要件を解決

電気融着接続によって形成された接合部は優れた柔軟性を備えており、基礎の沈下、温度変化、または小規模な地震によって引き起こされる機敏性を効果的に吸収し、パイプラインシステム全体の耐震性と長期注入を大幅に向上させることができます。

電気融着技術自体は信頼性が高いものですが、実際の運用では、施工仕様の不注意によりパイプクランプからの漏れが少数発生することがよくあります。

パイプ表面の準備が不十分である

断線の原因となることがあります。接続前に配管表面の酸化皮膜（PE管の経年劣化を防ぐ層）を専用のスクレーパーで十分に削り落としていなかったり、接続部に汚れや油分、接地材などが残っていると接触不良や冷間圧接が発生し、漏れの原因となることがあります。

時間が重要です

溶接後、PE 素材が完全に冷却して固化し、完全な機械的強度を取り戻すにはしばらく時間がかかります。パイプが時期尚早に移動した場合、またはこの最終冷却期間 (通常は厳密に指定されている) 中にジョイントに外力が加えられた場合、または圧力テストが実行された場合、まだ塑性状態にあるジョイントが損傷し、短絡が発生する可能性があります。

溶接パラメータまたは電源操作

互換性のない溶接パラメータ (不適切な溶接時間など) を使用したり、非常に不安定な電源電圧で強制的に接続したりすると、電熱線の正確な加熱と予熱に影響を与える可能性があります。

したがって、PE電気融着パイプクランプ接続を成功させるには、「洗浄」→削り落とし→位置合わせ→溶接→「十分な冷却」という標準化されたプロセスを厳守することが重要です。

パイプラインの修理やメンテナンス中に、技術者はよく次のような質問をします。PE 電気融着パイプ クランプ ジョイントは再融着できますか?

業界の規制と技術基準が答えを提供します。「厳禁」です。

PE パイプ クランプは、瞬間的な間接的な融着用に設計されています。完成したジョイントを再融着すると、次のような重大な結果が生じる可能性があります。

• 材料の熱応力と劣化: PE 材料は、最初の接続および冷却プロセス中に安定した構造を形成しました。再加熱により局所的な過熱が発生し、過剰な熱応力や PE ポリマー構造の劣化が生じ、材料性能の低下や接続領域の強度回復につながる可能性があります。


• 電熱線の故障: 電熱線は、正確なシングルパス加熱用に設計されています。電熱線に再通電すると、熱が不均一に分布したり、部分的に焼損したり、均一な加熱ができなくなったりして、接合部の品質が完全に損なわれる可能性があります。



したがって、取り付けられた PE 電気融着パイプ ジョイントに問題が発生した場合、正しい修理方法はジョイント全体を切断し、新しい PE 電気融着パイプ クランプを使用してパイプの健全な位置に再接続することです。これにより、配管システムの長期にわたる安全で信頼性の高い動作が保証されます。

ポリエチレン (PE) パイプ接続技術の分野では、突合せ融着および PE 電気融着パイプ クランプが主流であり、広く受け入れられている方法です。どちらも PE パイプの永続的な接続を実現しますが、原理、用途、接続品質管理が根本的に異なり、エンジニアリング プロジェクトにおけるそれぞれの明確な役割が決まります。

1. 接続原理と接続形態の違い

2. 建設環境と設備要件

電気融合と電気融合の最大の違いは、建設現場での運用の柔軟性にあります。

サイトの制限: 電気融着パイプ クランプはコンパクトで位置合わせの必要性が少ないため、精密で限られたスペース、地下での作業、または大規模な機器の導入が困難なパイプライン修理などの複雑な環境に特に適しています。

パイプ径の互換性: 電気融着パイプ クランプは、中小規模のパイプ (DN 20 から DN 315 など) の接続に大きな利点と安定した品質を提供します。バットフュージョン機は大口径パイプの幹線工事に適しています。

運用の複雑さ: 電気融合プロセスは高度に自動化されています。溶接機はパイプシーケンスをスキャンして溶接パラメータを自動的に制御するため、作業者の経験への依存が大幅に軽減され、品質の標準化と追跡が容易になります。一方、バットフュージョンでは、非常に高い精度、加熱温度、圧力制御が必要であり、オペレーターの経験に大きく依存します。

3. 費用対効果のトレードオフ

通常、単一のパイプ クランプの材料コストは、熱間融着プロセス中に消費されるエネルギーとパイプの損失をカバーしますが、多くの場合、全体の効率はより高くなります。

• 漏洩リスクの軽減: 電気融着接続により、信頼性と標準化が向上し、長期使用時の漏れ率が極めて低くなり、アップグレード バージョンのメンテナンスと修理のコストが削減されます。


• 建設時間を節約します: 電気融着接続プロセスは、特に現場や交通量の多い地域では、よりコンパクトで効率的であり、パイプの設置と移動時間を大幅に節約できます。



ホットバットフュージョンパイプは効率と材料を優先しており、大きなパイプ直径とコスト効率の高い構造に最適です。 PE電気融着パイプクランプ 一方、高い信頼性、複雑な環境への適応性、追跡可能な品質管理を提供するため、地方自治体のパイプ ネットワーク、ガス システム、および高規格プロジェクトに好まれる選択肢となっています。

PE 電気テクノロジー システムの利点は、ストレート パイプ クランプの高い信頼性だけでなく、融着パイプ システムのほぼすべての曲げ、直径変更、分岐、および機能要件に対応できる広範かつ包括的な継手の範囲にもあります。

1. 基本接続と方向変換継手

電動ストレートパイプクランプ（カプラー）： 直線パイプ接続の基礎であり、同じ直径の 2 本の PE パイプを接続するために使用される最も一般的に使用される継手です。

電気融着肘: 配管の方向を変えるときに使用します。一般的な例には、橋の水平または垂直の曲げを実現するために使用される 90° および 45° の電気融着エルボが含まれます。

電気融着ティー (等価/レデューシング ティー): 配管の分岐に使用します。

等径ティー: 3 つの直径をご用意しています。

径違いティー: さまざまな直径のメインラインとサポートタワーに利用でき、流量または圧力分布の要件を満たします。

電気融合還元剤: 異径パイプの接続に使用し、滑らかな段差接続を実現します。

電気融着エンドキャップ: 配管システムの気密性を確保するためのシールまたは一時的な栓抜きに使用されます。

2. サドルおよび特殊機能管継手

サドルは、使用中のパイプの開口、分岐、または緊急修理のニーズを解決するために電気融合技術で使用される中核製品であり、電気融合の計り知れない応用価値を実証しています。

電気融合水/ガス分岐サドル: 本線の動作を中断することなく、本線から新しい分岐管を作成するために使用されます。内部に切断刃が付いているため、溶接後に工具を使用して新しいパイプを開けることができます。

電気融着ストップオフサドル: ガスまたは液体パイプラインの緊急修理中に一時的に流れを遮断または制限するために使用されます。これらは、加圧操作や緊急修理のための安全ツールです。

電気融着遷移継手: PEパイプを他の材料（鋼、鋳鉄、銅など）に接続するために使用されます。これらの継手は通常、最初に電気融着 PE コネクタがあり、もう一方の端に金属製のネジ付きコネクタまたはフランジ付きコネクタが付いています。

電気融着バルブ/電気融着接続バルブ: 一部のハイエンド バルブは電気融着接続を使用して設計されており、電気融着によって PE バルブに直接取り付けることができ、バルブとパイプ間の密閉性が確保されます。

この包括的で高度に専門化された PE 電気融着継手の製品ラインにより、エンジニアは、多様で複雑な動作条件と高い安全基準を満たす最新の PE パイプ接続システムを設計および設置できます。
