PE偏心減速機の構造・原理と同心・偏心選定ガイド

径の異なる2本のパイプを接続する場合、減径継手は必須となります。ただし、従来の同心設計には、特定の流体や動作条件を扱う場合に固有の欠点があります。このため、 PE偏心減速機 は、そのユニークな構造設計と優れた性能により、複雑な流体問題を解決するための専門的な選択肢となっています。

1. PE偏心減速機とは何ですか?

あ PE偏心減速機 は、パイプ直径間のスムーズな移行を実現するために使用される特殊な継手です。耐久性に優れたポリエチレン（PE）製で、耐食性に優れ、高強度、軽量で耐薬品性に​​も優れているため、水利・ガス・化学工学などの分野で幅広く使用されています。

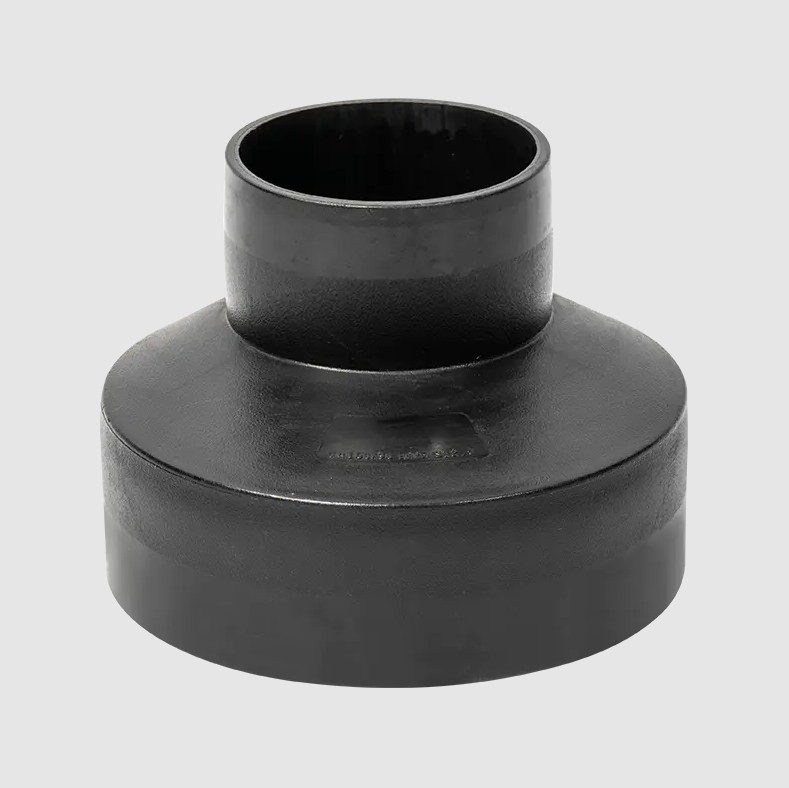

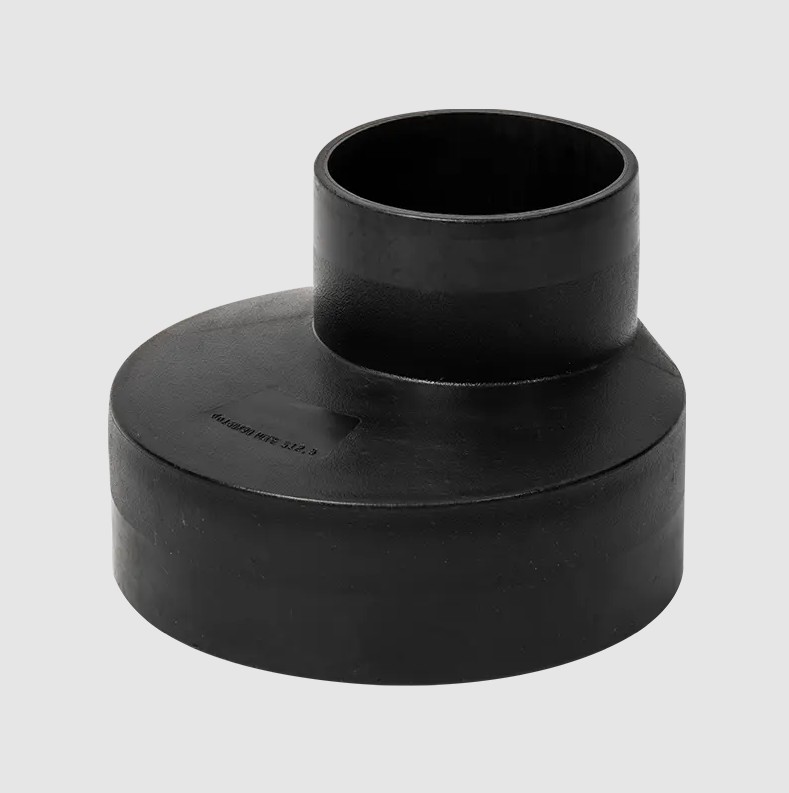

従来の同心減速機とは異なり、減速機の両端の中心線は PE偏心減速機 大きい直径と小さい直径は一致せず、オフセットされています。構造的には、非対称のテーパー状の移行を示し、一方のエッジは真っ直ぐのまま、もう一方のエッジはテーパーになっています。このユニークな偏心設計により、流体制御における重要な利点が得られます。

2. PE偏心減速機の原理は何ですか?

の動作原理は、 PE偏心減速機 これは流体力学の最適化に基づいており、水平パイプラインの直径変更時に発生する可能性のある 2 つの主要な工学的課題、つまりキャビテーションと固体の沈降を排除します。

水平パイプラインでは、従来の同心減速機では上部または下部の流体経路に構造的な不連続性が生じます。

• キャビテーションのリスクの排除 (水平フラットトップ設置): 液体を輸送する際、減速機の直線側がパイプラインの上部に配置されている場合（つまり、フラットトップ設置）、この設計により、直径が増加する移行ゾーンでのガスの蓄積が防止され、エアポケットやキャビテーションの形成が防止されます。キャビテーションは、キャビテーション、振動、ポンプ本体の損傷の主な原因です。したがって、ポンプ吸入ラインに偏心減速機を平らに取り付けることは、機器を保護するために非常に重要です。


• 固形物の沈下防止（水平平底設置）： 固体粒子を含む流体（スラリー、下水、鉱石スラリーなど）を搬送する場合、減速機の直線側がパイプの底にある場合（つまり、平底設置）、パイプ底部が連続的で滑らかになり、流体が減速したり停滞したりする「デッドゾーン」が排除されます。これにより、直径の変化による固体粒子の沈降、蓄積、凝集が効果的に防止され、パイプ閉塞のリスクが根本的に軽減されます。



3. PE偏心減速機をいつ使用するか?

独自のフロー最適化機能により、 PE偏心減速機 流体環境に対する特別な要件を持つ次の重要な用途で主に使用されます。

• ポンプ入口保護: これは最も一般的なアプリケーション シナリオです。流体がスムーズで気泡のない状態でポンプに流入するようにするには、水平ポンプ入口に接続されているすべての減速機がフラットトップに取り付けられた PE 偏心減速機である必要があります。


• 固体を含む: 化学処理、鉱業、廃水処理などの産業では、大量の懸濁物質、スラリー、または高粘度の媒体を輸送するパイプラインは、沈下を防ぐために平底設置を利用する必要があります。


• パイプの排水と重力流: パイプラインの設計で媒体を完全に排出する必要がある場合、またはパイプラインが液体の輸送を重力に依存している場合、平底の偏心減速機によって完全な排出が保証され、残留液体の蓄積が防止されます。


4. 同心減速機とPE偏心減速機の違いは何ですか?

あlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• 主要な構造の違い: 同心減速機は、両端の中心線が揃った完全に対称的な錐台です。一方、PE偏心減速機は中心線がオフセットされており、構造的に非対称で片側が直線になっています。


• 適用される動作条件の違い: 同心減速機は、流体特性がそれほど重要ではない用途、またはパイプ直径の変化が主に垂直方向に発生する用途 (ライザーなど) に適しています。一方、PE 偏心減速機は、水平パイプライン特有の流体力学の課題に対処するように設計されており、沈降とキャビテーションの問題に対処するための特殊なソリューションです。


• 液体への影響: 水平に設置した場合、同心円パイプの設計上の欠陥により流量が不均一になり、上部にガスが溜まるスペースや下部に沈殿物が形成されやすい領域が生じる可能性があり、システムのメンテナンス頻度と運用リスクが増加します。


  機能の比較	同心レデューサ	PE偏心減速機
  中心線	2 つのパイプ端の中心線は一致します (同軸)。	2 つのパイプ端の中心線はオフセットされています (非同軸)。
  形状	あ symmetrical frustum shape.	片側がフラットになった非対称テーパーが特徴です。
  設置の利点	垂直配管の設置や短距離の配管縮小に使用します。	水平パイプに設置して沈殿やキャビテーションの問題を排除できます。
  流体効果	上部（水平）にエアポケットや下部（水平）に沈降領域を容易に形成できます。	フラッシュ設計により流体分配が最適化され、流れ抵抗が軽減されます。
  あpplicable Fluids	清浄なガスまたは清浄な液体に使用されます。	固体粒子を含む液体やスラリー、ガスが発生しやすい液体に適しています。

5. PE偏心減速機の利点は何ですか?

PE 偏心減速機の選択は、設計仕様を満たすだけではありません。それは配管システム全体に対する長期的な投資でもあります。利点は次のとおりです。

• 機器の寿命の延長: ポンプ吸入口のキャビテーションを効果的に排除することで、ポンプインペラと内部チャンバーへのキャビテーションによる損傷が大幅に軽減され、高価な機器の耐用年数が大幅に延長されます。


• 運用コストの削減: 固体粒子の沈降や閉塞を防ぐことで、パイプのフラッシング、泥除去、メンテナンスのダウンタイムが削減され、システムの効率と信頼性が向上します。


• 高い流体移送効率: スムーズな移行設計により、流体の乱流を最小限に抑え、圧力損失を低減し、スムーズな流体移送を保証します。


• 優れた耐久性： 使用されているPE素材は耐摩耗性と化学的安定性に優れており、過酷な環境での長期使用を保証します。



6. PE 偏心減速機はどのような場合に使用し、同心減速機はどのような場合に使用する必要がありますか?

選択の決定は、流体の特性とパイプの取り付け方向に厳密に従う必要があります。

• PE偏心減速機の選択:
  • 水平配管で固体粒子、スラリー、高粘度流体を含む流体を輸送する場合は、平底設置が必須です。


  • 水平配管において、ポンプなどのガス滞留に敏感な機器の吸込口に接続する場合は、上部を平らに設置することが必須です。


• 同心減速機の選択:
  • 垂直パイプでは、流れが上向きか下向きかに関係なく、重力の影響により比較的均一な流れ分布が保証されるため、同心減速機で十分です。


  • 水平パイプで、きれいで沈殿物のない、ガスが発生しやすい流体 (特定のきれいな水や空気など) を輸送する場合、およびパイプ交換時の圧力損失が問題にならない場合、PE 偏心減速機は妥協のない標準です。



つまり、流体の清浄度、ポンプ保護、パイプの排水を伴う水平パイプの変更には、PE 偏心減速機が妥協のない標準となります。

7. PE 偏心減速機の中心線はどのように決定すればよいですか?

現場での設置中、PE 偏心減速機の正しい向きを確保することは、設計の失敗を防ぐために非常に重要です。これは通常、幾何学的中心線の計算の問題ではなく、機能的な位置決めの問題です。

位置決めの原則: 関数がフラッシュ性を決定します。

• 沈殿の防止: 固体粒子の沈降を防ぐことが目的の場合は、継手の真っ直ぐな面がパイプの底にあることを確認してください。取り付けの際は水準器などを使用し、減速機底部内壁と直管部の位置を正確に合わせてください。


• エアポケットの除去: 上部でのガスの蓄積を防ぐことが目的の場合は、継手の真っ直ぐな側がパイプの上部にあることを確認してください。これは、ポンプ吸引に接続するときに重要です。



適切に取り付けると、フィッティングが流量最適化機能を完全に実行できるようになり、PE 配管システム全体の信頼性と耐久性が最大化されます。

8. PE偏心減速機の接続方法は何ですか?

あs a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. ホットメルトバットフュージョン: 強度と経済性の第一選択

ホットメルトバットフュージョンは、PE パイプに最も一般的に使用され経済的な接続技術であり、特に大径の PE 偏心減速機に適しています。この接続方法では、パイプ継手とパイプ端を加熱および加圧して溶融および再溶融させ、母材と一致する特性を備えた単一の一体型継手を形成します。

2. 電気融着: 高信頼性と複雑な環境に最適な選択肢

電気融着では、電気融着継手 (偏心減速機など) 内に埋め込まれた電熱線を使用して熱を発生させ、継手とパイプの間の接触面を溶かします。冷却すると緊密な接続が得られます。

3. フランジ接続：異種材料と装置を接続するためのブリッジ

フランジ接続は、PE 偏心減速機を金属パイプ、バルブ、ポンプ、またはその他の非 PE 機器に接続するための標準的な方法です。この接続では、一対のフランジ、ガスケット、および一連のボルトを使用してメカニカル シールを作成します。
