排水用電気融着継手シリーズとは何ですか？

排水 電気融着継手シリーズ です ポリエチレン (PE) パイプ接続コンポーネントの包括的な製品群 埋め込まれた電気抵抗線を使用して、制御された熱によってパイプと継手を結合します。電気融合コントローラーが継手の内部ワイヤー コイルに電流を流すと、周囲の PE 材料が溶けてパイプ表面と継ぎ目なく結合し、パイプ自体と同じくらい強い接合部が形成されます。文書化された漏れ率では、 1%未満 このシステムは、化学、食品、飲料、製薬、および民間インフラ業界にわたる排水用途において、従来の溶接および機械的接合方法よりも大幅に優れた性能を発揮します。

電融接合技術のしくみ

電気融着継手の動作原理を理解すると、従来の接合方法と比較して優れた性能を発揮する理由が明確になります。

1. 準備: パイプの端を洗浄し、酸化した表面層を取り除くために削って、継手のソケットに正しい深さまで挿入します。
2. 接続: 電気融合コントローラはフィッティングの端子ピンに接続されます。フィッティング上のバーコードまたはデータマトリックスがスキャンされ、正しい融合パラメータ (電圧と時間) が自動的に設定されます。
3. 融合: 埋め込まれた抵抗線に電流が流れ、熱が発生し、継手の内部とパイプの外部の両方が同時に溶けます。
4. 冷却: 溶融した材料が融合して一体構造のシームレスな接合部を形成します。インジケーターピンは融合が完了したことを確認します
5. 結果: シール剤を含まないジョイント、裸火がなく、汚染のリスクがないため、食品グレードおよび医薬品のパイプラインでの使用に適しています

排水用電融継手シリーズの主な構成品

完全な排水電気融着シリーズには通常、次の継手のタイプが含まれており、それぞれがパイプ システム内で特定の機能を果たします。

電融パイプクランプ（サドル）

既存の本管を切断せずに直接分岐接続を作成するために使用します。クランプサドルはパイプ表面に融合し、横方向の接続に密閉された出口を提供します。これは修理作業やネットワークの拡張によく使用されます。

電気融着カプラー（ストレートスリーブ）

シリーズの中で最も基本的な継手 - 等しい直径の 2 つのパイプ セクションを端から端まで結合します。さまざまなサイズのパイプを接続するための標準構成と縮小構成が用意されています。

電気融着ティー

パイプラインに T 字型の分岐を作成します。同等の縮小構成が利用可能で、二次流れを 90 度にそらしながら主流を継続することができます。排水マニホールドや配電ネットワークで広く使用されています。

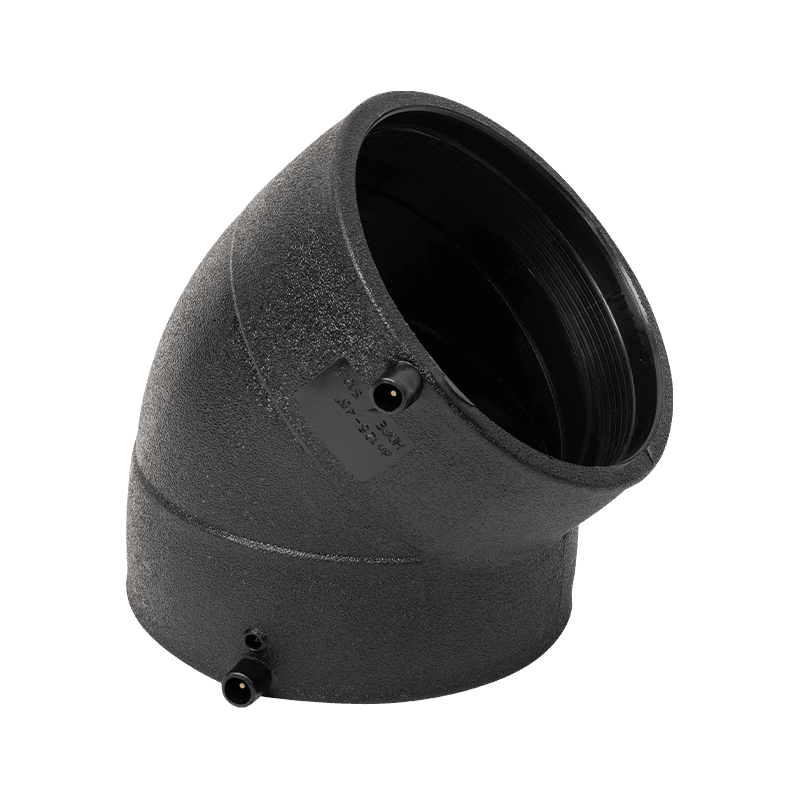

電気融合肘

パイプラインの方向を変更します。 45° および 90° 構成で利用可能です。電気融着エルボは、フルボアの流路面積を維持し、ねじ込み式または押し込み式の曲げに伴う圧力降下や漏れのリスクを排除します。

電融偏心減速機

平らな底部ラインを維持しながら、異なる直径のパイプを接続します。滞留水や詰まりを防ぐために一貫した反転レベルを維持することが重要な重力排水システムでは不可欠です。

電気融着検査ポート

検査、清掃、または簡単な修理のためにパイプラインの内部にアクセスできるようにします。密閉された改ざん防止アクセス ポイントで、システムの圧力の完全性を維持しながら、パイプ セクション全体を交換することなくメンテナンスを可能にします。

電気融着継手の主な技術仕様

従来の接合方法に対する電気融着の利点

電気融着継手は、機械的カップリングや従来の突合せ溶接またはソケット融着技術に比べて、いくつかの測定可能な利点を提供します。

• 溶接剤や接着剤は使用しません。 化学汚染のリスクを排除 — 飲料水や医薬品のパイプラインに不可欠
• 裸火厳禁： 密閉空間、地下、または火気作業許可が制限されている環境でも安全に設置できます
• オペレーターに依存しない信頼性: 融合パラメータは、継手のバーコードからコントローラによって自動的に設定されるため、接合プロセスにおける人的エラーが削減されます
• 全圧ジョイントの完全性: 通常パイプ自体よりも定格が低い機械式継手とは異なり、融着ジョイントはパイプの定格圧力を満たすかそれを超えています。
• あらゆる気象条件に適しています: 電気融着は、突合せ溶接が現実的ではない湿潤または低温の条件でも実行できます。

産業と用途

排水 電気融着継手シリーズ 密閉性、信頼性、耐久性に優れたパイプ接続が必要なあらゆる業界で、幅広い業界で使用されています。

• 都市の上下水道ネットワーク — 地下配水および廃水収集システム
• 食品および飲料の加工 — 汚染リスクゼロを必要とする衛生的な液体および廃水ライン
• 化学工業 — 攻撃的な液体廃棄物用の耐食性排水
• 医薬品製造 — 接合部の完全性が検証される滅菌プロセス排水
• ガス分配 — PE100定格継手を使用した中低圧天然ガスネットワーク
