電気融着90°エルボの取り付け方法は?

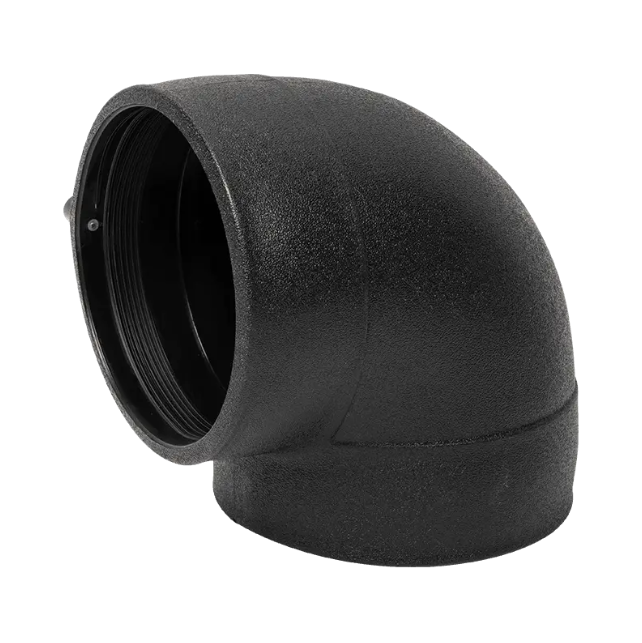

現代のパイプライン工学では、耐食性と耐久性に優れたポリエチレン (PE) パイプが広く使用されています。の 電気融合90°エルボ は、これらのパイプを接続する重要なコンポーネントであり、方向を変更する際のパイプライン システムの安全性と信頼性を確保します。パイプライン システムの長期にわたる安定した動作を確保するには、正しい設置が不可欠です。

ステップ 1: 準備と安全検査

のインストールを開始する前に、適切な準備を行うことが重要です。 電気融合90°エルボ .

• 機器と材料を確認してください: 電気融着 90° エルボ、PE パイプ、電気融着溶接機、スクレーパー、その他のツールがすべて揃っていることを確認し、すべてのコンポーネントが仕様を満たしており、損傷がないことを確認します。


• 電源チェック: 電気融着溶接機の電源電圧と電力が要件を満たしていることを確認し、溶接領域への電力供給が安定していて信頼できることを確認してください。


• パイプの準備: 接続するPEパイプの端が平らで垂直で、傷や汚れがないことを確認してください。



ヒント: 電融90°エルボは、パイプラインの方向を変えるために使用する管継手です。 PE パイプを選択するときは、その直径、肉厚、および圧力定格が接続する PE パイプと一致していることを確認してください。

ステップ 2: パイプ表面の洗浄と削り取り

これは、製品の品質を確保するための重要なステップです。 電気融合90°エルボ 接続。

• クリーニング: PEパイプの接続部と電融90°エルボの内壁をきれいな布で拭き、油分やホコリ、水分を取り除いてください。


• 正確なスクレーピング: 専用のスクレーパーや削り工具を使用して、PEパイプの挿入部分を正確に削ります。パイプ表面の酸化皮膜を除去するため、削る長さは電気融着90°エルボの挿入深さより若干長くしてください。酸化層は溶接の品質に重大な影響を与えます。



注: スクレーピングは全周にわたって均一かつ徹底的に行う必要があります。削られたパイプ表面の二次汚染を防ぎます。

ステップ 3: Electric Fusion 90° エルボの接続と固定

洗浄・削り取ったPEパイプを電融90°エルボに挿入します。

• 挿入深さ: パイプは、電気融着 90°エルボの中心に指定された挿入深さマークまで完全に挿入する必要があります。


• 校正と修正: 専用の固定クランプ（クランプ）を使用して、電気融着90°エルボとパイプを位置合わせして固定し、溶接中にずれたりズレたりしないようにしてください。最適なパイプ接続を保証するには、エルボとパイプの軸を揃える必要があります。



ステップ 4: 電気融着作業

これは、信頼性の高い PE パイプ接続を実現するための中心的なステップです。

• 溶接機の接続: 電気融着溶接機のケーブルを電気融着90°エルボの電極ポストに接続します。


• パラメータ入力: 電気融着90°エルボのバーコードまたはメーカーが提供する溶接パラメータに従って、正しい電圧と溶接時間を電気融着溶接機に入力します。


• 溶接を開始します: 電気融着溶接機を始動して溶接プロセスを開始します。溶接機は設定されたプログラムに従って自動的に加熱と溶接を完了します。このプロセス中に接続を動かしたり触れたりしないでください。


• 観察指標: 溶接が完了すると、多くの Electric Fusion 90° エルボには溶接インジケータがポップアップ表示され、接続が正常に完了したことを示します。



ステップ 5: 冷却と最終検査

• 自然冷却: 溶接機が溶接の完了を示し、電源がオフになったら、自然冷却するために十分な時間をとってください。冷却時間は周囲温度とパイプの仕様によって異なります。 Electric Fusion 90° エルボの説明書を必ず参照してください。


• 重要な注意事項: 冷却中に固定クランプを移動したり取り外したりしないでください。固定クランプを時期尚早に取り外すと、溶接領域が変形し、パイプ接続のシールと強度に影響を与える可能性があります。


• 最終検査: 冷却後、固定クランプを取り外します。溶接領域の外観を検査して、明らかな欠陥がなく、インジケーターポストが飛び出ていないことを確認します。



の適切な取り付け 電気融合90°エルボ は、堅牢で信頼性の高い PE 配管システムを構築するために不可欠です。徹底的な洗浄と削り取りから、正確な電気融着と十分な冷却まで、すべてのステップが重要です。これらの手順に従うことで、Electric Fusion 90° エルボとの高品質なパイプ接続が確保され、プロジェクトに長期的な信頼性が提供されます。
